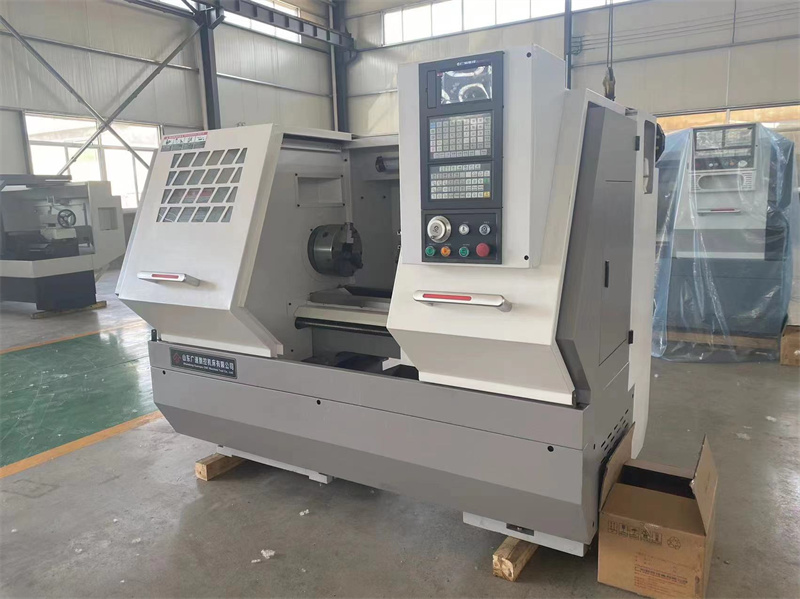

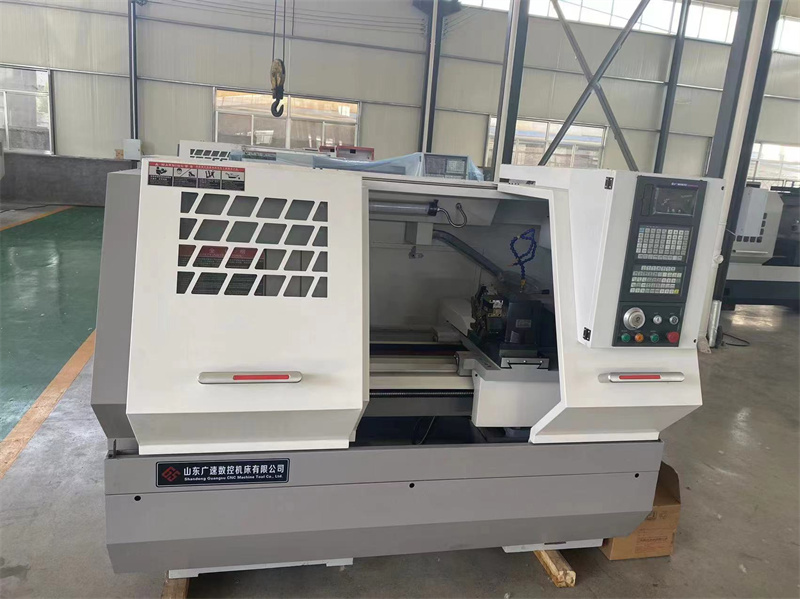

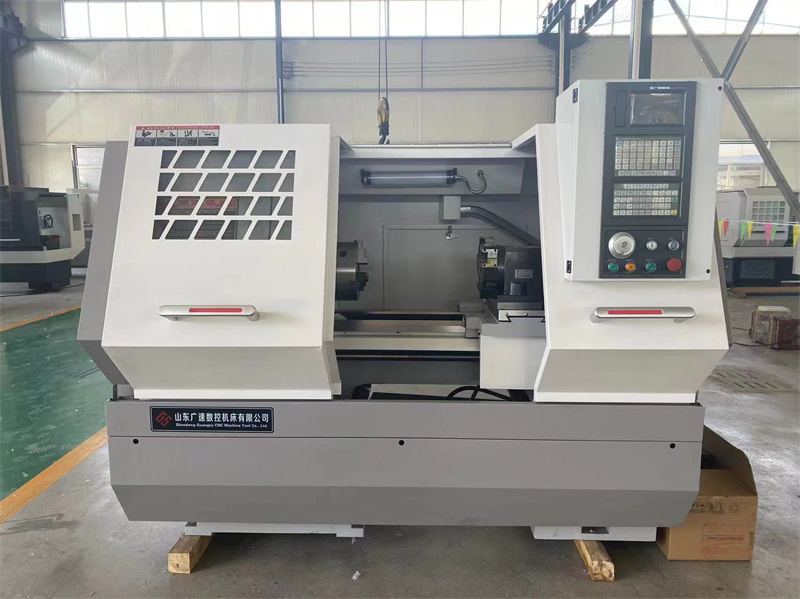

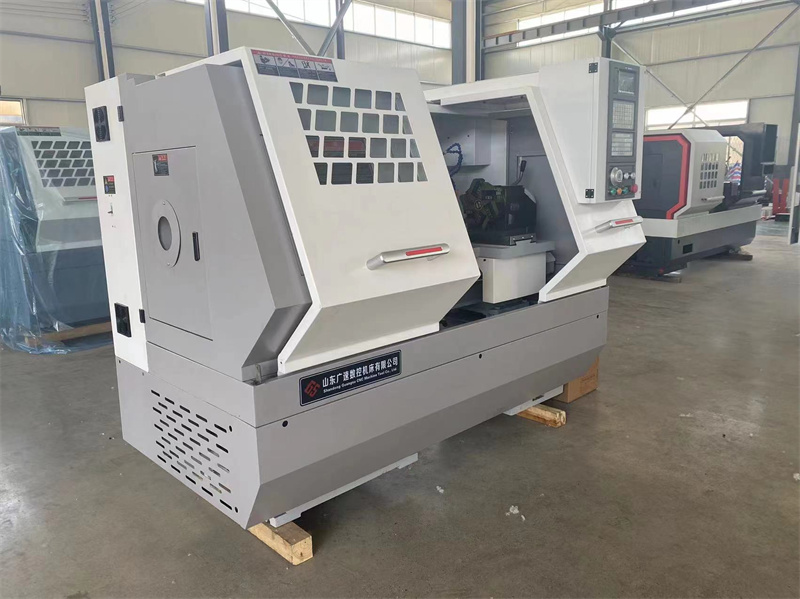

CK6140數控車床





CK6140數控機床坐標系采用的是右手笛卡爾直角坐標系,其基本坐標軸為X、Y、Z直角坐標,如下圖所示,
規定了X、Y、Z三個直角坐標軸的方向,這個坐標系的各個坐標軸與機床的主要導軌相平行。根據右手螺旋法則,
我們可以確定出A、B、C三個旋轉坐標的方向

1、機床精度高,主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承,噪音低,精度高,穩定性好。



2、可車削各種回轉表面,如圓柱面、圓錐面、特形面等,并能進行切槽、車螺紋、鏜、鉸加工,效率高,適用性強。



3、床身導軌經超音頻淬火后精磨,硬度高,剛性好。



4、滾珠絲桿采用整體內循環絲桿,配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑,具有運動靈活、減少熱變形、
精度穩定的特點。



5、電動四工位刀架采用精密齒盤定位,重復定位精度高。



6、尾架具有快速凸輪夾緊裝置,工作效率高。尾座套筒內有防止鉆頭旋轉的裝置,避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒
內孔錐度,有效的保護了尾座部件。



7、數控系統采用GSK928TE,凱恩帝KNDITB-II,仁和100T,華中世紀星18A等國內著名產品,可選用混合式步進電機驅動或交流伺
服電機驅動,也可根據用戶要求選配其它系統,如:GT-88TA,KND1000T,GSK980TD等。



8、易于操作,特別適用于復雜零件或對精度較高的大批量零件的加工.也是數控教學的首選


技術參數

Specifications

Unit

 CK6140

床身上最大回轉直徑

Max.swing over bed

mm

Ф400

拖板上最大回轉直徑

Max.swing over cross slide

mm

Ф180

最大加工長度

Max.Processing length

mm

1000/1500

X/Z 最大行程

X/Z axis travel

mm

X:220 Z:1050/1600

主軸傳動形式

Spindle transmission type



兩檔變速,檔內無級變頻調速

主軸轉速

Spindle speed

rpm

L:70~560,H:200~1600

主軸端部形式

Spindle nose



C6

主軸通孔直徑

Spindle bore

mm

52

主軸錐度

Spindle taper



MT6

主軸電機功率

Spindle motor

KW

5.5

卡盤尺寸

Chuck size

mm

200

滾珠絲杠規格

Ball screw dia.and pitch

mm

φ25X6/φ40X8

X/Z 進給電機扭矩

X/Z axis feed motor torque

N.m

X:6 Z:10

X/Z 快移速度

X/Z axis rapid traverse

m/min

X:6 Z:8

X/Z 重復定位精度

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy



IT6-IT7

工件表面粗糙度

Workpiece surface roughness



Ra1.6

尾座套筒直徑

Tailstock sleeve dia.

mm

65

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒錐度

Tailstock sleeve taper

#

MT4

刀架形式

Tool post type



電動四工位

刀具外形尺寸

Cutting tool shape size

mm

20X20

導軌形式

Guide form



單山+平軌l

總電源容量

Total power capacity

KVA

10

外形尺寸

Machine dimension(L×W×H)

mm

2500/3000X1500X1650

機床重量

N.W.

kg

1800/2300

序 號

名 稱

規格

數量

備注

1

CNC 系統及電柜

CK6140

1套

裝在主機上

2

冷卻裝置



1套

裝在主機上

3

潤滑裝置



1套

裝在主機上

4

照明裝置



1套

裝在主機上

5

可調減震墊鐵



6只



6

三爪卡盤



1套



7

14-17開口扳手



1支



8

一字頭螺栓刀5寸



1把



9

十字頭螺絲刀5寸



1把



10

4MM 內六角扳手



1把



11

6MM 內六角扳手



1把



12

8MM 內六角扳手



1把



13

頂針(莫氏4#)



1只



14

刀架扳手



1把



15

卡盤扳手



1把



16

裝箱單



1份



17

合格證明書(含精度檢驗單)



1份



18

使用說明書



1套



19

數控系統使用手冊

GSK980TB3

1本



20

電動刀架說明書



1份



21

變頻器說明書



1份



22

電動機說明書



1份



23

驅動器說明書



1本



名稱

數量

標準配置及外購件明細

1

數控系統

1/臺

廣數980TB3/伺服

2

卡盤

1/臺

建華Ф250手動卡盤

3

尾座

1/臺

手動尾座

4

X向滾珠絲杠

1/臺

國產(北方岐山)

5

Z向滾珠絲杠

1/臺

國產(北方岐山)

6

電動刀架

1/臺

國產(文昌)

7

X、Z向絲杠軸承

各1套/臺

國產(新軸)

8

X、Z向聯軸器

各1套/臺

國產外購

9

主 軸 軸 承

1套/臺

國產

10

機身鑄造

1/臺

采用優質樹脂砂鑄造

11

主軸總成

1套/臺

裝配式主軸

12

油   漆

1套/臺

顏色可根據客戶要求進行配置,未特殊要求的按我司標準顏色配置

13

潤   滑

1套/臺

國產滬潤電動潤滑油泵,潤滑油路安裝完畢



 址: 山東省滕州北辛工業園

  人: 劉經理

 話: 0632-5157758

 真: 0632-5152758

 機: 13310686336

 址:http://www.nbrgsolar168.cn/

注:需要產品畫冊的客戶請把收件信息發至13310686336,會為你免費快遞最新公司樣本!



由于機床為超大,超重物品,快遞和物流公司一般不接,所以要用配貨站配車,配車一般是專線車輛,長期兩地往返,對兩地都比較了解,
能送貨到門,方便裝車和客戶卸車,一站直達最大保證貨物安全,但是這種方法時效性不佳,路上快,但是配貨慢,一輛大車要配滿貨才會走,
所以有一個等待的配貨時間,根據城市的不同一般熱門城市可天天走貨,冷門城市可能就要
3-5天,綜合考慮,安全,方便,時效,配車是機
床運輸的最佳選擇,所以客戶可以放心購買。





尊敬的用戶:

感謝您購買廣速機床產品!為了使我們的服務讓您更滿意,購買后請認真閱讀此保修卡并妥善保存。滕州市廣速機床有限公司
從事鉆床、銑床生產銷售十余年,為用戶提供相關的產品及其服務。為了規范售后服務,不斷提高公司的服務水平和服務意識,
特制定本體系。若在購買后或在使用過程中有發現異常,請直接與廠家聯絡。我們將嚴格履行
348(三小時內與客戶電話解決,
如電話解決不了
48小時內到達用戶現場)更好的為客戶提供高效優質快捷的服務,并接受廣大用戶的監督。我司對售出所有產品
執行兩年免費保修。保修期內,屬于產品本身質量問題引發的零配件的更換,我公司免費提供快速更換。我們服務質量的優劣、
服務效率的及時性,關系到公司在客戶心中的良好形象,關系到公司的發展前途。因此我們提出為客戶提供超值產品和超值服務
的目標,從而增強客戶對公司的認可度,提高公司在客戶心中的知名度和美譽度。更多問題請致電
0632-5157758





如果您對我們的產品有不了解的地方,請致電13310686336或留下您的聯系方式,我們將在最短的時間內和您聯系
